對于smt電路板設計者來說,如果要設計一個簡單 的pcb板,用單張原理圖就可以進行繪制,而針對大規模的pcb板的設計則需要采用層次電路設計。很多讀者不了解何為層次原理圖,層次原理圖與單張原理圖的繪制有何不同?下面由靖邦介紹什么是層次原理圖的設計。
層次原理圖的設計方法是把整個工程分成若干個原理圖來表達。為了使多個子原理圖聯合起來表達同一個設計工程,必須為這此子原理圖建立某種連接關系。層次原理圖的母圖是用于表達圖間關系的一種原理圖。

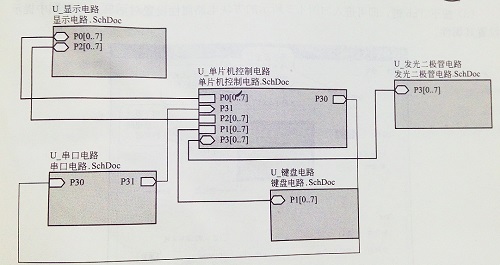

圖1為層次原理圖的母圖,從圖中可以看到層次原理圖母圖中除了含有導線、總線、總線分支線等單張原理圖中使用的各種電氣連接符號外,還有方塊電路、方塊電路端口等特殊層次原理圖設計的符號。一個方塊電路符號代表了一張子原理圖,塊電路上的端口,代表子原理圖和其他子原理圖連接的接口。各個方塊電路由導線、總線連接起來組成一個完整的系統圖。
層次原理圖設計有兩種實現途徑:自頂而下和自底而上。自頂向下的設計方法要求用戶在繪制原理圖之前就對系統有一個比較深人的了解,而自底向上的方法適用于對整個設計不是很熟悉的用戶。
